詳細說明

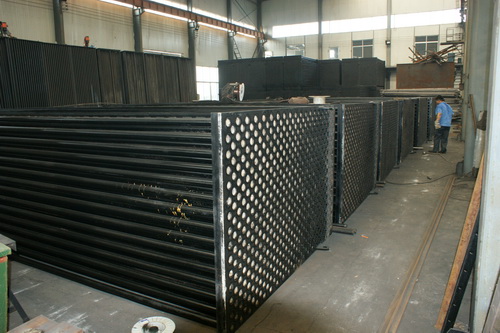

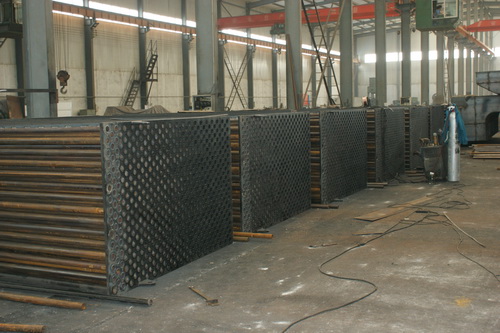

空氣預熱器為三級布置管式空氣預熱器，自鍋爐中心線向外分別為一次風空氣預熱器、二次風空氣預熱器，空氣分別由一次風機和二次風機送入。三級空氣預熱器均為臥式管箱共計24組，每組管箱由頂部三層Φ50×4材質為10CrNiCuP-A,其余下部各層為Φ50×2材質為10CrNiCuP-A的焊接鋼管制成，煙氣在管外自上而下流動，空氣在管內橫向沖刷。一、二次風經過三個行程進入一、二次風管。為不影響空預器熱狀態下的自由膨脹，在管箱上部及各級管箱間的聯通罩均裝置有膨脹節。
燃油鍋爐配件預熱器安裝
1、相對鋼架一米標高及鍋爐縱橫中心線進行空氣預熱器管箱位置劃線及復查。
2、根據圖紙編號采用50T汽車吊由下而上逐件吊裝三級空預器管箱，按劃線位置采用5T手拉葫蘆及10T千斤頂調整，管箱下墊δ=10mm石棉橡膠墊片并保證嚴密不漏。
3、各管箱之間管板焊接。
4、組對預熱器框架、煙道聯通框架。
5、采用2T卷揚機吊裝就位空預器一、二次風進口，組對安裝聯通罩、一二次風出口。
