詳細說明
拋煤機蒸汽鍋爐本質上是指拋煤機和固定火床的一種組合。這種爐子在容量不太大的鍋爐（一般≤10t/h）中得到較廣泛的應用。
（1）蒸汽鍋爐拋煤機的分類：
按照拋煤的原理，拋煤機可以分為機械的、風力的以及機械與風力聯合的三種。機械拋煤機用旋轉的葉片或擺動的刮板來拋散燃料，風力拋煤機用氣流來吹播燃料，而風力機械拋煤機則兼用以上兩種拋煤方式。
燃煤蒸汽鍋爐機械拋煤機所拋成的煤層中，粗粒落于遠處，細粒落與近處，細粒煤甚至就落在鍋爐拋煤機出口之下，堆成小丘。風力拋煤機則與之相反。風力機械拋煤機由于同時采用了風力和機械播煤，燃料在火床上的顆粒度分布較為均勻，因此的到廣泛應用。

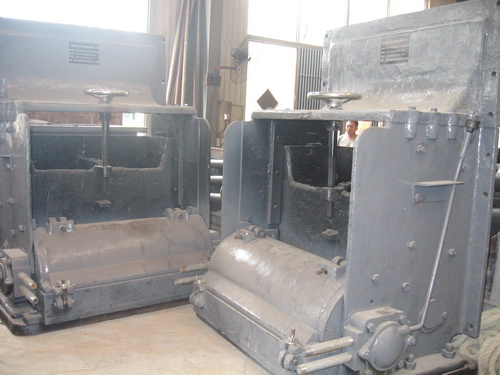

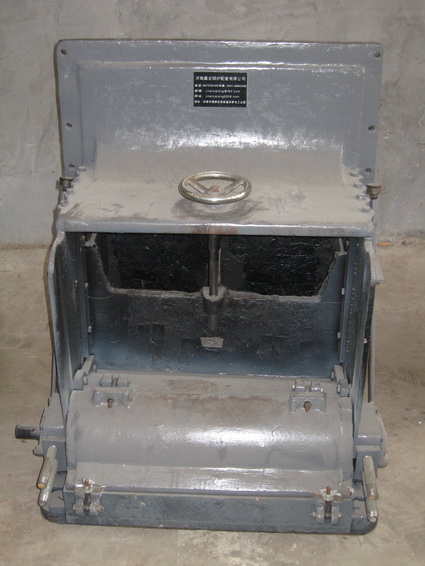

（2）風力機械拋煤機的結構和工作過程：
風力機械拋煤機與各種拋煤機一樣，這種拋煤機是由拋煤機構和給煤機構所組成。
燃煤蒸汽鍋爐機械拋煤工作是由葉片式轉子完成的。轉子被置于圓柱形槽中，槽外有冷卻風道，以免拋煤機構過熱。冷卻風由噴口噴入爐內，也起了一些風力拋煤的作用。主要的風力拋煤工作是由播煤風槽的噴口和側風管噴出的氣流來完成的。播煤風均來自爐排一次風的總風管，約占總風量的13%～25%。
當給煤機構的推煤活塞在調節板上往復移動時，從鍋爐煤斗下來的煤即被推給轉子，然后被轉子的葉片拋出，從而達到了給煤的目的。推煤活塞移動的動力來自轉子軸，其間通過減速齒輪系統、曲柄連桿機構到達搖臂，搖臂和推煤活塞之間利用傳動銷聯結在一起。而轉子的驅動則由電動機通過減速皮帶來實現。此外，電動機可沿滑軌上下滑動，從而得以改變兩皮帶輪的直徑比而調節轉子軸的轉速。給煤量的調節主要通過改變推煤活塞的往復頻率和沖程來實現。提高活塞的往復頻率還可以改善給煤的連續性，使燃燒的脈動和爐膛負壓的波動現象減輕。但頻率過高又會使運動機件易于磨損，發生松動，以致互相撞擊而影響運行的可靠性，加大沖程則還有利于消除燃用濕煤時的堵塞現象。推煤活塞右上方有一塊可轉動的擋板，當改變其固定角度時也可用以控制下煤量，并能防止燃用干煤時產生煤的“自流”現象。蒸汽鍋爐風力機械拋煤機所拋成的煤層，其煤粒分布情況要比機械拋煤機或氣力拋煤機均勻。但爐排后部大顆粒還是較多，反應出這種鍋爐拋煤機實際上是以機械拋煤為主，風力播煤以輔。為了保證煤層均勻，獲得良好的燃燒效果，對燃煤顆粒尺寸有一定要求，一般希望最大煤塊不超過20～40㎜，小于6㎜的不超過60%，小于3㎜的不超過30%。 拋到爐排上的煤層煤粒分布特性取決于粗細不同的煤粒的拋程。實踐證明，蒸汽鍋爐拋煤機對燃煤顆粒粒度的變化時敏感的。運行中，每當燃煤的性質和顆粒特性改變時，就需要調整以保證煤層厚度和顆粒的均勻。
改變轉子的轉速或改變調節板的位置可以改變煤粒的拋程。提高轉子的轉速可以加大所有煤粒的拋程。但是轉速過大則葉片可能反而不易打著煤塊，因此轉速有一個合理的調節范圍。改變調節板的位置可以改變?nèi)~片、擊煤的角度，從而改變煤粒的拋程。當調節板推向前時，葉片擊煤的仰角減小，拋程也就縮短。反之，當調節板拉向后時，拋程就增大。
